近年來在工控機行業的不斷發展下，性能有了顯著地提高，而且工控機價格也在降低，現在工控機在過程控制和自動化領域的應用越來越廣泛。工控機的響應處理能力、易擴展、豐富的數字、模擬和開關輸入輸出接口等優點，都使得它在各種工業環境中如魚得水，游刃有余。

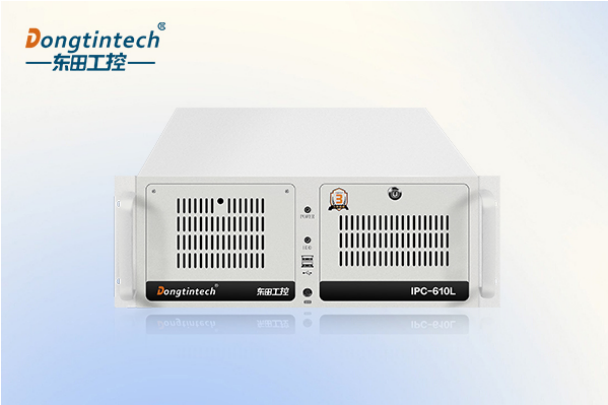

　　（工控機）

　　而可編程序控制器PLC在1970年代開發的新一代工業控制設備,廣泛應用于工業控制的各個領域,它是基于繼電器邏輯控制,逐漸發展成邏輯控制,和計數、時間、和分支數學計算，模擬脈沖控制裝置,如一個全面的控制。從硬件上看，PLC實際上是一種具有合適的工業控制接口的專用計算機。

　　在其技術開發過程中，PLC和工控機(ipc)積極開發高可靠性、網絡化、高性能的用戶開發軟件技術性能，以滿足工業現場應用和用戶二次開發的需要。

　　PLC和工業計算機的最新技術發展滿足了不同工程師對設備應用性能的要求，它們使得控制器硬件可以實現標準化，而僅僅通過軟件改變就可以滿足用戶的各種控制要求。

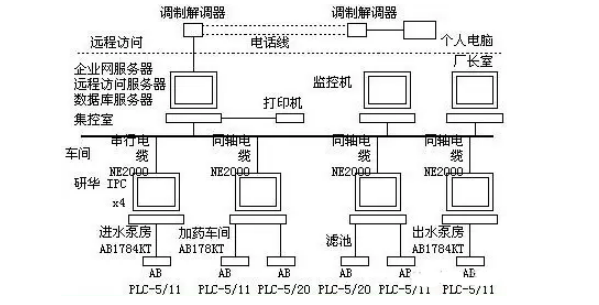

　　（工業控制系統的典型結構圖）

　　那么工控機和plc怎樣實現通訊呢？一般工控機和plc實現通訊都是通過串口來進行的。

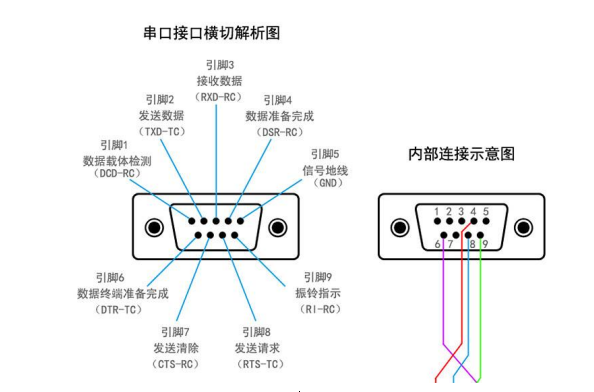

　　（串口）

　　工控技術人員在使用PLC時會接觸到很多通信協議和通信接口，哪些是最基本的PLC串行通信和基本通信接口？

　　串口是計算機上設備通信的一種非常常見的協議。大多數工控機包含兩個基于rs232的串行端口。

　　常用PLC基本接口，有RS-232，RS-422，RS-485。

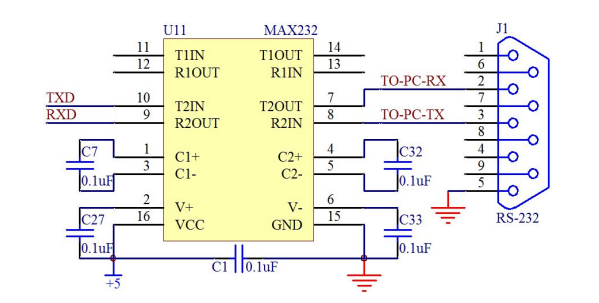

　　（Rs-232）

　　Rs-232可以用于多種用途，如連接鼠標、打印機或調制解調器，以及工業儀器。對于驅動程序和線路的改進，rs-232傳輸長度或速度在實際應用中經常超過標準值。

　　Rs-232僅限于PC串行端口和設備之間的點對點通信。rs-232串行通信的范圍是50英尺。

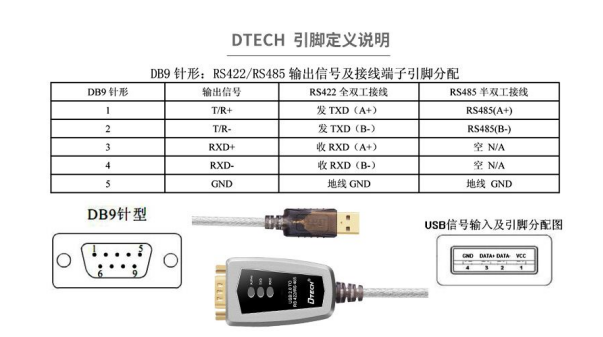

　　（Rs-422和Rs-485）

　　Rs-422采用差分信號，rs-232采用非平衡基準地信號。差分傳輸采用兩根導線發送和接收信號，比rs-232具有更強的抗噪性和更長的傳輸距離，更好的抗噪性和更長的傳輸距離，這在工業環境中是一大優勢。

　　Rs-485是rs-422的一個改進，因為它將設備數量從10個提高到32個，而且規定了最大設備數量的電氣特性，以確保足夠的信號電壓。

　　使用多個設備的功能，您可以使用一個rs-422端口來構建一個設備網絡。具有良好的抗噪聲能力和多設備功能，在工業應用中，建立與PC機、HMI或其他操作連接的分布式設備網絡時，選擇rs-485進行串行連接。

　　所有的rs-422設備都可以通過Rs-485進行控制。同時rs-485允許超過4000英尺長的電線串行通過。

　　在工控機和plc實現通訊的工控系統中，工控機作為上位機，直接發出操作控制命令并在屏幕上顯示液壓、水位、溫度等信號變化。而PLC作為下位機，直接控制設備，獲取設備狀態信息，從而控制相關設備的元件和驅動裝置。

　　目前的PLC產品主要可分為三個流派:美國、歐洲和日本。從儀表的特點來看，美國和歐洲以中型PLC為人所知，日本以小型PLC為人所知。

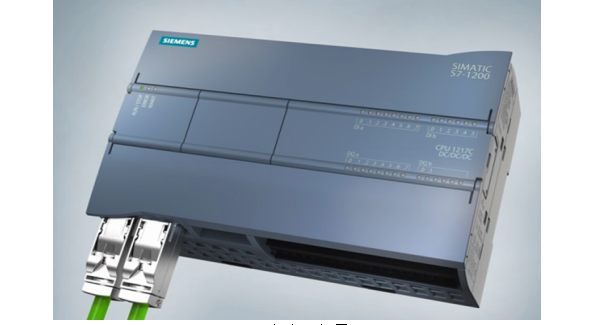

　　（PLC設備西門子）

　　主流的PLC品牌包括西門子、施耐德、歐姆龍、三菱、羅克韋爾、GE-FANUC等等。

　　PLC領先的企業必須是西門子，其在全球的市場份額高達70-80%，尤其是在冶金行業，甚至可以接近百分百。

　　ABB也是一個非常強大的PLC品牌，尤其是在油田方面，應用非常廣泛，基本可以說已經超越西門子了。

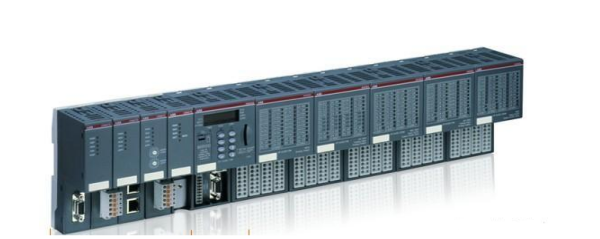

　　（abb）

　　當然，霍尼韋爾和羅克韋爾的業績也很強勁，但市場占有率不高，一方面是因為業績比西門子ABB差，另一方面，價格也高。

　　第四是施耐德，PLC不是很強大，但施耐德的高壓和低壓確實很牛，性價比高。

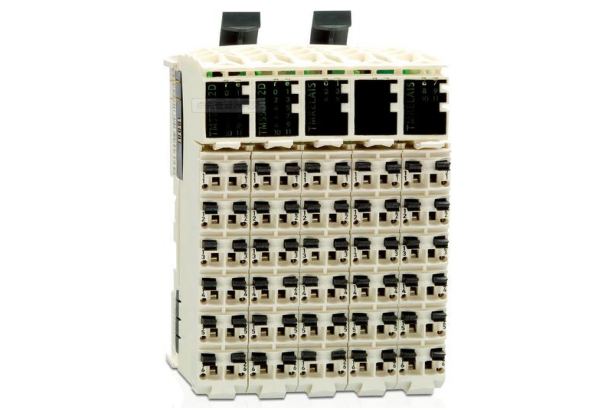

　　（施耐德）

　　然后一些日本PLC品牌，如三菱、歐姆龍等。

　　在工業自動化場合，用于和plc實現通訊的配套工控機的對機器性能要求不高，所以我們推薦用普通酷睿2、3代級別的機型就能完全滿足，大部分的工業場合的操作系統還是windowsxp和windows7為主。所以搭配一款標準的酷睿二代的工控機，就可以滿足工業現場鏈接plc的需求。同時機器大部分情況下需要安裝到機柜中，那就19寸，4U標準大小的工控機就是非常不錯的選擇。

　　在這里，我們給大家推薦一款東田工控的主流機型：

　　推薦機型：東田4U工控機DT-610L-JH61MC

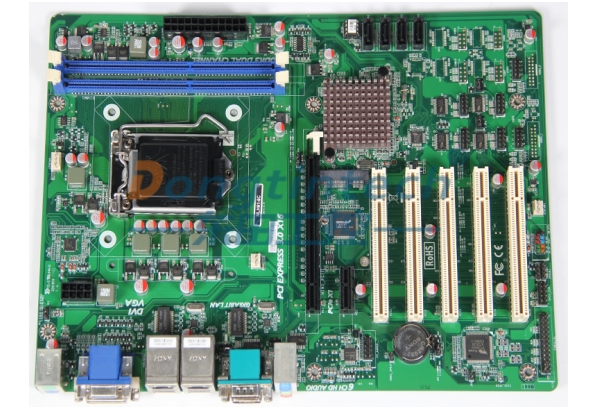

　　（東田4U工控機DT-610L-JH61MC主板圖）

　　推薦配置：東田DT-610L機箱/JH61MC主板/酷睿三代I3-3240(3.4GHz)CPU/金士頓8GDDR3L內存/希捷1T機械硬盤/全漢300W工業電源

　　機型特點：

　　1、主板提供6個串口，其中2個串口為232/422/485可調，方便鏈接外圍設備。

　　2、主板提供5個pci槽，可支持多種pci采集卡。

　　3、主板提供2個千兆網口，給客戶提供更穩定可靠的網絡通訊端口。

　　4、主板提供8路GPIO。
