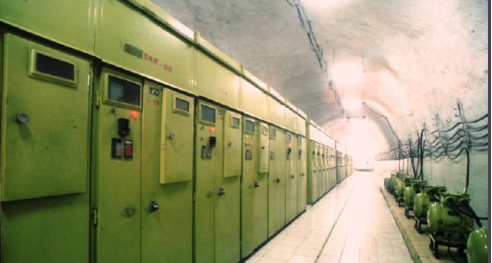

一、變電站綜合自動化系統介紹

　　變電站綜合自動化系統是指通過執行規定功能來實現某一給定目標的一些相互關聯單元的組合，變電站綜合自動化系統是利用先進的計算機技術、現代電子技術、通信技術和信息處理技術等實現對變電站二次設備的功能進行重新組合、優化設計，對變電站全部設備的運行情況執行監視、測量。

　?。ㄗ冸娬揪C合自動化）

　　二、變電站綜合自動化系統發展方向

　　1系統結構的轉變

　　變電站綜合自動化系統的結構將從集中控制、功能分散逐步向分散型網絡發展。傳統的系統結構是按功能分散考慮的,發展趨勢將從一個功能模塊管理多個電氣單元或間隔單元向一個模塊管理一個電氣單元或間隔單元、地理位置高度分散的方向發展。這樣,自動化系統故障時對電網可能造成的影響大大地減小了,自動化設備的獨立性、適應性更強。

　?。ㄗ冸娬揪C合自動化系統）

　　(1)智能電子裝置(IED)的發展

　　(2)光電互感器的應用

　　2.監控系統的發展

　　監控系統的發展主要表現在兩方面,即變電站遙視系統的逐步應用和人工智能在故障診斷應用中的不斷完善。

　　(1)遙視系統的應用。

　　(2)人工智能技術的發展應用。

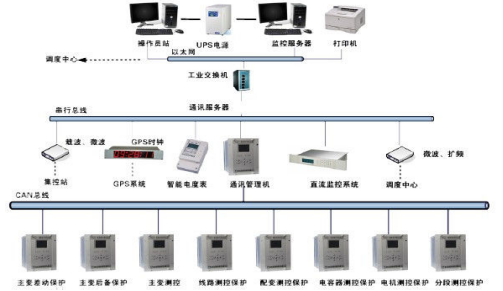

　　三、變電站綜合自動化系統的構成

　?。ㄗ冸娬揪C合自動化系統）

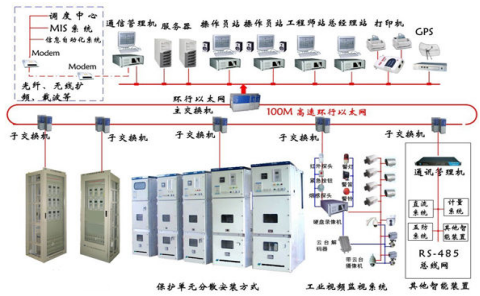

　?。?）分布式系統結構

　　按變電站被監控對象或系統功能分布的多臺計算機單功能設備，將它們連接到能共享資源的網絡上實現分布式處理。這里所談的‘分布’是按變電站資源物理上的分布（未強調地理分布），強調的是從計算機的角度來研究分布問題的。

　?。?）集中式系統結構

　　系統的硬件裝置、數據處理均集中配置，采用由前置機和后臺機構成的集控式結構，由前置機完成數據輸入輸出、保護、控制及監測等功能，后臺機完成數據處理、顯示、打印及遠方通訊等功能。前國內許多的廠家尚屬于這種結構方式，這種結構有以下不足：前置管理機任務繁重、引線多，是一個信息‘瓶頸’，降低了整個系統的可靠性，即在前置機故障情況下，將失去當地及遠方的所有信息及功能，另外仍不能從工程設計角度上節約開支，仍需鋪設電纜，并且擴展一些自動化需求的功能較難。

　?。ㄗ冸娬揪C合自動化系統）

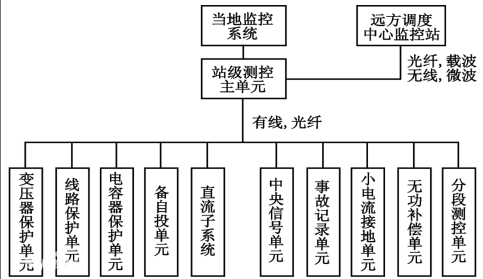

　　（3）分層分布式結構

　　按變電站的控制層次和對象設置全站控制級（站級）和就地單元控制級（段級）的二層式分布控制系統結構。

　　站級系統大致包括站控系統（SCS）、站監視系統（SMS）、站工程師工作臺（EWS）及同調度中心的通信系統（RTU）：

　　四、東田工控機推薦

　　東田工控作為工控機廠商領導品牌，所打造的面向變電站綜合自動化系統行業的4U工控機硬件產品方案，可在嚴苛工業環境中穩定持續工作，可便捷實現承上啟下的硬件整合，整個系統的協調發力，可靈活對接多設備的應用環境，目前基于東田工控高品質4U工控機的變電站綜合自動化系統計算機硬件。

　?。|田工控機）

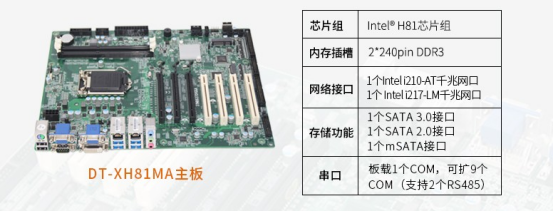

　　東田【酷睿4代】工控主機IPC-610MH81芯片組4個PCI雙網口10串口工業電腦DT-XH81MA/I7-4770(3.4GHz)16G/1T/DVD/300W/3年質保【3年質保13%增值稅】雙VGA/DVI顯示，4PCI，雙千兆網口，10串口，11USB。

　　五、東田工控機的特點

　　1.原裝整機、3C認證、三年質保。

　　2.支持LGA1150針，支持英特爾@酷睿"4代13/15/17處理器。

　　3.4個PCI插槽、1個PCI-E*16插槽，2個PCI-E*1插槽。

　　4.2個前置USB2.0接口、1個電源按鍵、1個復位鍵、1個電源指示燈、1個硬盤狀態指示燈、2個DVD光驅位。

　　5.1個SATA川接口，1個SATAIl接口，1個mSATA接口。

　?。|田工控機）

　　東田科技長期致力于以客戶需求為核心的工控機解決方案，能夠通過定制化的設計、制造、質量保證、物流和售后支持，幫助廣大客戶發揮他們技術投資的最大功效。
