炎炎夏日，我國大部分區域迎來高溫天氣，每家每戶的用電需求也隨之驟增，多地用電負荷甚至攀升高峰，電力系統壓力山大，為了減少跳閘和穩定保持各區域人民群眾的電力供應，干式變壓器智能在線監測系統應運而生，其系統內置的產品就有工控機的身影，接下來一起了解一下什么是干式變壓器智能在線監測系統。

　　干式變壓器智能在線監測系統是為干式變壓器研發的智能化產品，實現了實時監測干式變壓器的運行狀態參量，主要包括絕緣狀態、繞組溫度狀態、鐵心溫度狀態、冷卻風機狀態及部件松動等，實現了對干式變壓器運行狀態的實時監測和狀態評估，以及對風機的控制；并能夠評估干式變壓器的健康狀態、絕緣性能、壽命損失等技術指標。

　　工控機之所以能夠應用在干式變壓器智能在線監測系統，說明有其獨特的屬性和不同于商業電腦的優勢之處，客戶應用的這款工控機擴展插槽高達7個，擴展不愁，其中1個PCIE*16插槽、1個PCIE*4插槽，1個PCIE*1插槽，4個PCI插槽，PCIE插槽可以支持獨立顯卡、PoE+網口卡、USB卡、串口卡、網卡、RAID卡等擴展卡，PCI槽可以擴展數據采集卡、運動控制卡、語音卡、錄音卡等擴展卡。

　　客戶使用的這款工控機端口也非常齊全，后面板配置了6個串口，其中com1可根據需求選擇RS232/422/485串口，客戶選擇了定制成RS485串口，這個串口能夠讓極其連接本地網絡以及多支路通信鏈路的配置成為可能。

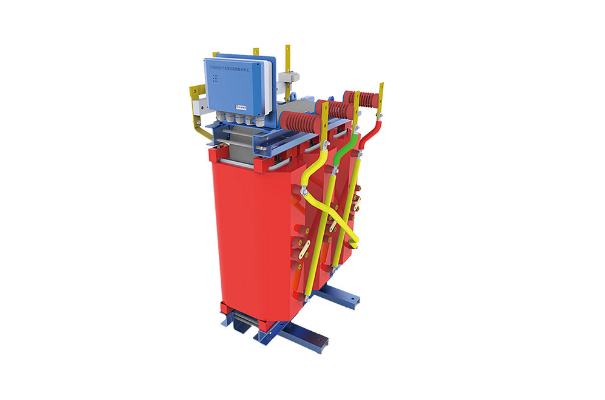

　　干式變壓器智能在線監測系統采用MINI結構設計，就地安裝在干式變壓器的夾件上，系統自動組網支持無線及有線傳輸數據，方便與后臺實現數據互聯和共享，用戶可以查看干式變壓器的運行數據和運行狀態。

　　干式變壓器智能在線監測系統功能特點

　　（1）通過電量監測，絕緣監測、溫度監測、狀態監測、振動監測、視頻監測及煙霧監測等多參量監測實現了監測干式變壓器運行狀態；同時結合干式變壓器設計參數、結構參數、試驗數據、歷史運行數據，對干式變壓器運行狀態和健康狀態的綜合評估診斷。

　　（2）具有多種電量監測模式，能夠監測變壓器低壓側的相電壓、相電流及零序電流、相間電壓、頻率、三相電流、電壓偏差、頻率偏差、三相電壓不平衡率、電壓合格率統計、變壓器負載率、諧波含量、空負載損耗等。

　　（3）采用多種監測原理和多個安裝位置實現對干式變壓器溫度狀態監測，包括高壓和低壓繞組溫度，以及鐵心溫度。繞組熱點溫度采用國內先進的多通道光纖測溫技術。

　　（4）采用多類型局部放電傳感器在不同部位對干式變壓器絕緣狀態進行監測，可發現內部放電、爬電、電弧故障，評估絕緣缺陷點位置。

　　（5）智能化單元采用與干式變壓器本體集成一體化融合設計，無需外供電源，方便現場接線。

　　（6）具有人機交互功能，可設置和修改各種定值和參數，報警溫度和跳閘溫度定值可根據變壓器的實際情況和用戶的需要設置，同時能夠報警信號輸出及控制風機啟停。

　　（7）系統軟件采用三維可視化監測模式。

　　（8）支持無線和有線通訊方式，支持RS485、以太網、LORA、NB-IoT、4G、5G通訊，可實現自動組網，方便與后臺實現數據互聯和共享。
